Palonnier pour pose des gabions matelas

Palonnier pour pose des gabions matelas









Lorsque les gabions matelas ou gabions à cellules multiples ne peuvent être remplis à leur place définitive ou lorsqu’une pose en sous eaux s’impose, le recours à un palonnier est nécessaire.

De manière générale, la capacité de levage de l’engin utilisé limite le poids et donc la taille maximale (largeur x longueur) de l’ensemble préfabriqué.

Trois systèmes sont utilisés :

1) Cadre avec suspentes

2) Cadre ajustable avec système pneumatique de largage

3) Système avec griffes venant s’insérer dans le dessus des gabions matelas

1)     Cadre avec suspentes

Ce systéme simple et facilement adaptable impose de renforcer le gabion matelas ou le gabion a cellules multiples. Il nécessite en outre la présence d’un plongeur pour détacher les élingues.

2)     Cadre ajustable avec système pneumatique de largage

Ce matériel est ajustable entre 5 et 7 m et il peut être utilisé pour des matelas de taille 6 x 2 ; 5 x 2 et 4 x 2 m. Nous pouvons proposer des palonniers et différents types de sangles de levage pour des matelas préfabriqués d’une taille de 12 x 2 x 0.30 m (avec 530 kg/m²). Il n’y a pas de limite à augmenter la largeur des matelas préfabriqués à 3,4, 6, 8 m ou même plus.

Lorsqu’il est important de travailler sans dommages et sans déformation des matelas, ce type de palonnier avec sangles perdues s’impose.

3)    Système avec griffes venant s’insérer dans le dessus des gabions matelas

La pénétration des griffes sous le couvercle des gabions matelas endommage le revêtement des fils constituant le couvercle, voire les sectionnent et provoque d’importantes déformations du couvercle et des gabions.

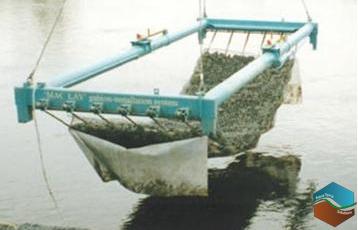

Palonnier pour pose des matelas gabions
zoom
Palonnier pour pose des matelas gabions
