1. Description

1. Description

Il s’agit de panneaux métalliques électrosoudés Galfan® (alliage eutectique de zinc et aluminium d’une durée 4 à 6 fois supérieur à la galvanisation) réalisés à la demande suivant calepinage, assemblés sur place et remplis de cailloux.

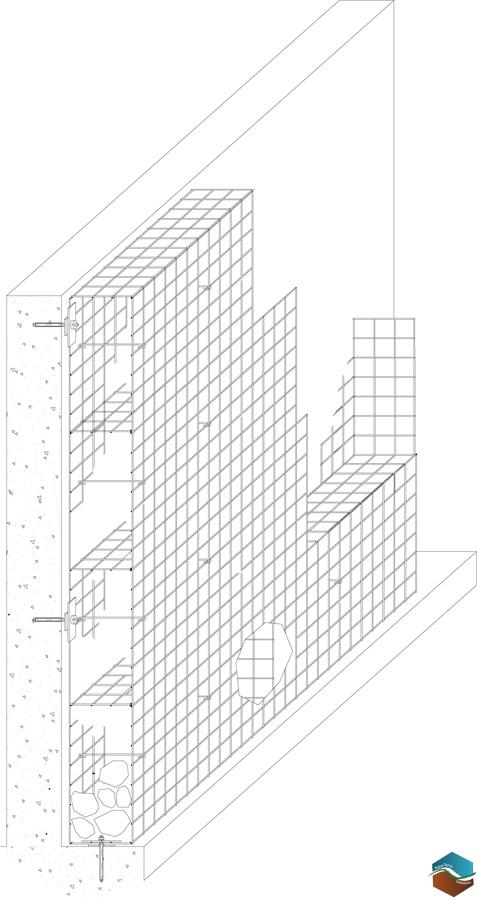

Le support est recouvert de grands panneaux chevillés à celui-ci au moyen de platines spécifiques (on peut interposer un isolant et pare pluie).
Sur cette trame, des panneaux perpendiculaires de maintient de l’épaisseur sont fixés et reçoivent alors les panneaux de parement qui sont fixés au fur et à mesure du remplissage de la façade. Le fait de pouvoir utiliser des bandes de faible hauteur permet un arrangement facile et soigné du parement minéral. La jonction des panneaux se fait par agrafage ou par spirales préfabriquées. Des tirants métalliques préfabriqués disposés au milieu des panneaux évitent le gonflement de ceux-ci.

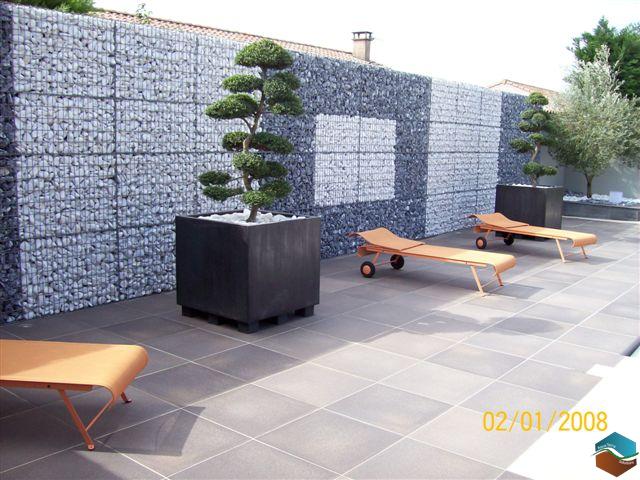

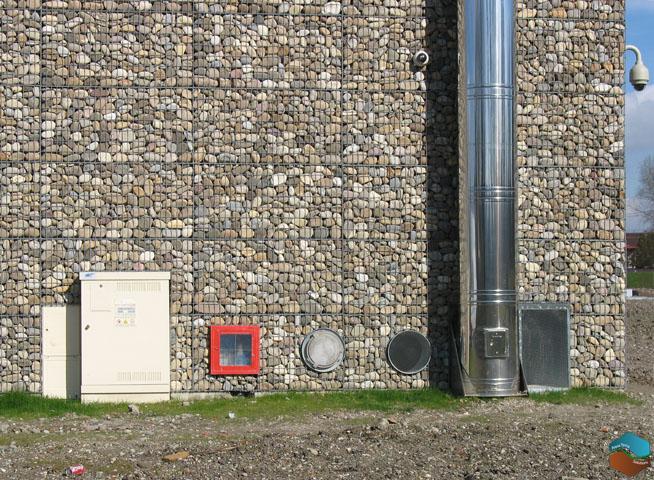

Principales utilisations : Façades, habillages d’ouvrages d’art, berlinoises, parois clouées et murs en retour. Revêtement minéral et acoustique limitant tags et affichage.



Zoom technique…

Le concept original proposé par AquaTerra-Solutions réside dans un remplissage minéral contenu dans des gabions fabriqués par assemblage de panneaux électrosoudés sans about en maille de 50x100mm (selon les cas 75x75mm) en fil galfan de 4,5 à 5mm. Reliés entre eux au moyen d’agrafes métalliques inviolables, les modules sont déclinés en hauteur de 50 à 70cm, en longueur de 100 à 140cm et en épaisseur de 20 à 40cm.

La hauteur est volontairement limitée afin de permettre un remplissage soigné et appareillage manuel des pierres de parement.

Des accessoires de finitions complètent la gamme de panneaux et permettent de simplifier les points de finitions (arrête, angles, linteaux et tableaux…).

Les matériaux de remplissage et de parement doivent être non évolutifs, non gélifs, homogènes, de taille adaptée aux mailles et choisis par le concepteur.




Mise en oeuvre

Fiche mise en œuvre (Nous consulter)
