4. Aménagements hydrauliques

Les ouvrages en gabion s’intègrent rapidement à l’environnement naturel et permettant à la faune et la flore de s’installer dans les interstices libres. Après quelques mois à années, la végétation recouvre les ouvrages gabion.

D’un point de vue technique, les gabions permettent non seulement de protéger ou défendre les berges mais également de supporter, grâce a leur souplesse et monolithisme, des tassements différentiels ou affouillements. Leur grande perméabilité, permet de drainer les berges et d’absorber le batillage et les vagues.

De manière générale, dans le domaine hydraulique on utilisera d’avantage de gabion tissé à maille hexagonale double torsion car plus souples.

Les principaux avantages des gabions dans les ouvrages hydrauliques :

- Monolithisme, ouvrage armé,
- Souplesse, déformabilité,
- Facilité de mise en œuvre,
- Capacité drainante,
- Ralentissement du débit,
- Supporte mouvement ou tassement différentiel,
- Pose possible sous l’eau,
- Protection des écosystèmes,
- Parfaite intégration à l’environnement.

• Défense de berge en gabion

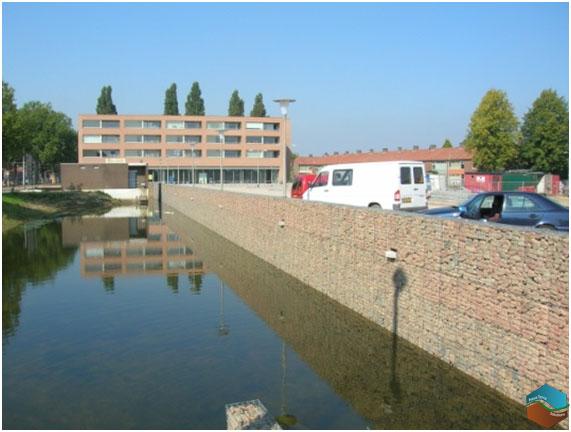

En défense longitudinale de berges, les ouvrages sont massifs et dimensionnés tels des murs de soutènements en gabion en tenant compte d’une possible décrue rapide. Les ouvrages de défense de berges peuvent être réalisés en gabion boîte tissés à maille hexagonale double torsion ou en gabion à panneaux électrosoudés. L’avantage des ouvrages en gabion est leur souplesse et grand monolithisme associé à leur grande perméabilité (25 à 35 % de vides).

L’on peut aussi utiliser des solutions mixtes associant en pied d’ouvrage des gabions cylindriques en assise, puis des gabions boîtes et enfin un massif de remblais armés avec parement végétalisé. L’assise sous le niveau de l’eau peut être réalisée en enrochement ou en gabion sac ou encore en gabion cylindrique (gabion tubulaire).

• Revêtement, protection de berges par gabion plat

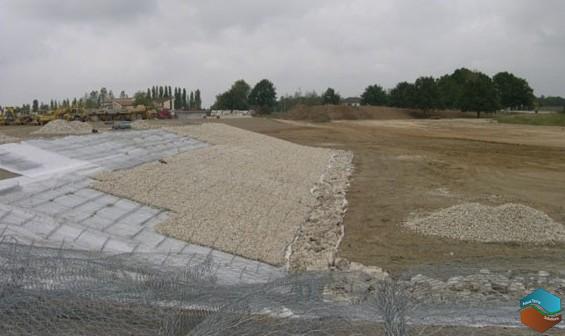

En protection ou revêtement de berge, les ouvrages sont minces, en gabion matelas d’une épaisseur de 17 à 30 cm (voir 50 cm pour les gabions à cellules multiples). Les ouvrages de protection de berge avec revêtement gabion de faible épaisseur seront davantage réalisés en matelas tissés à maille hexagonale double torsion parce que plus souples, ce type de gabion s’adapte davantage aux déformations du terrain et affouillement de pied de berge. L’emprisonnement des cailloux dans une cage permet de réduire l’épaisseur par 3 ou 4 par rapport à l’enrochement. Les gabions se végétalisent en outre facilement.

• Epis, digues

Les épis en gabion, perpendiculaires et ancrés dans la rive, en déviant le courant, permettent de protéger et stabiliser les berges soumises à l’érosion. Les épis en créant des zones de calme, favorisent en outre la sédimentation et l’engraissement du pied des berges. Leur perméabilité, monolithisme et souplesse leur permettent de s’adapter à tout changement hydraulique. Les épis en gabion les plus courants sont les épis droits à une branche (horizontaux ou plongeants), en marteau ou à baïonnette.

Les digues aussi appelées jetée, levée ou môle et parfois brise-lames sont parallèles aux rives. Ce sont des ouvrages longitudinaux.

Les épis comme les digues peuvent être entièrement constitués de gabions boîtes, avec une assise en gabions sacs et le corps en gabions boîte ou en gabions sacs avec une carapace en gabions matelas, voir entièrement en gabions sacs (aussi appelé gabion cylindrique ou gabion poche). Pour ce type d’ouvrage la souplesse et le monolithisme des gabions sont des avantages incomparables.

• Barrages, seuils, déversoirs

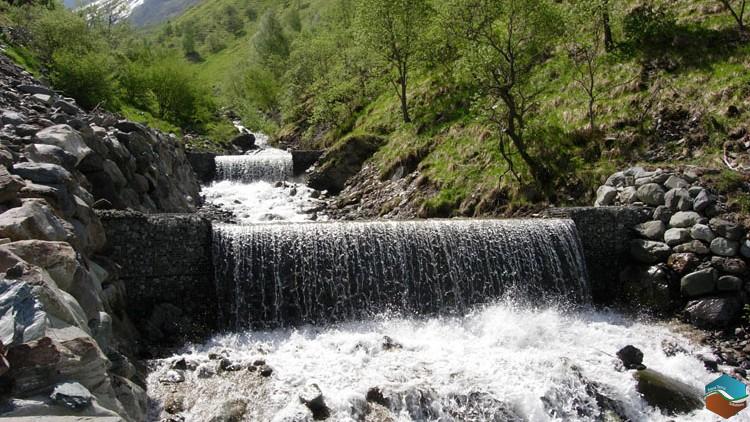

Les barrages et seuils en gabion font partie des ouvrages dits « transversaux ». Ces ouvrages sont utilisés afin de corriger un cours d’eau en stabilisant le fond du lit ou en créant des retenues et en régulant le débit. L’utilisation des gabions pour ce type d’ouvrage s’adapte en fonction de l’ampleur du projet.

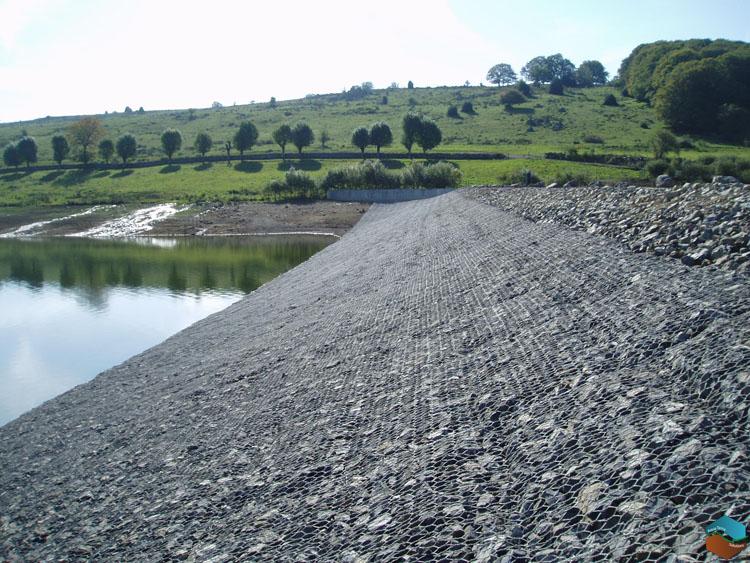

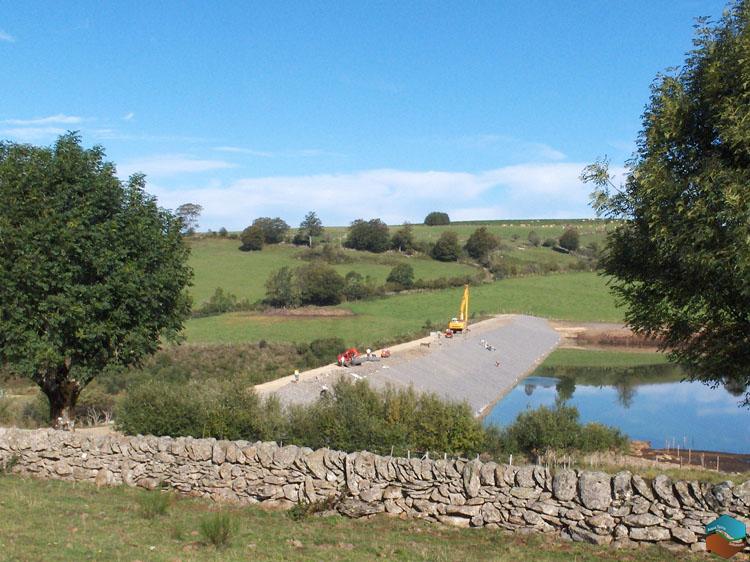

Les gabions peuvent être utilisés en revêtement pour les grands barrages notamment. En effet, leur structure armée leur permet de résister à la compression, à la traction et au batillage. Les gabions peuvent être imperméabilisés si besoin, par percolation de mastic bitumineux.

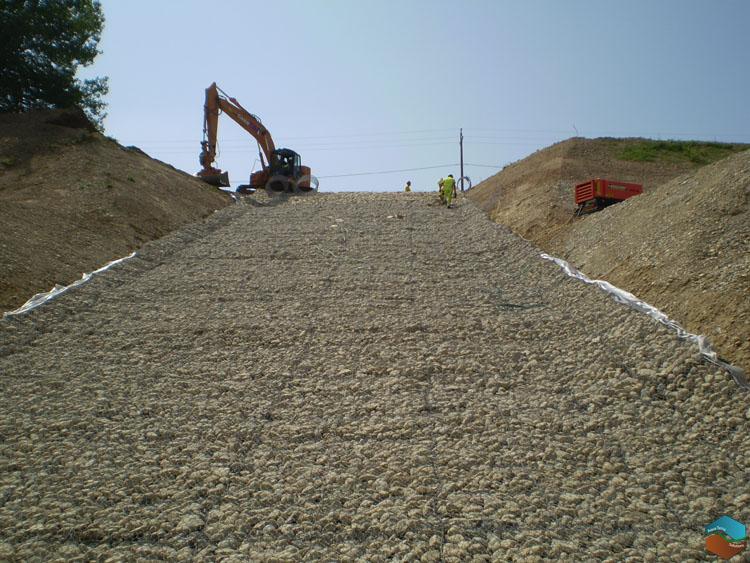

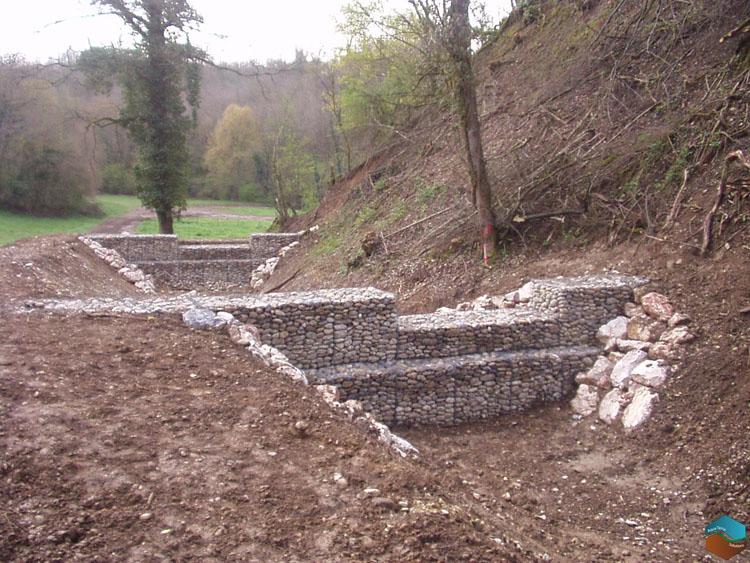

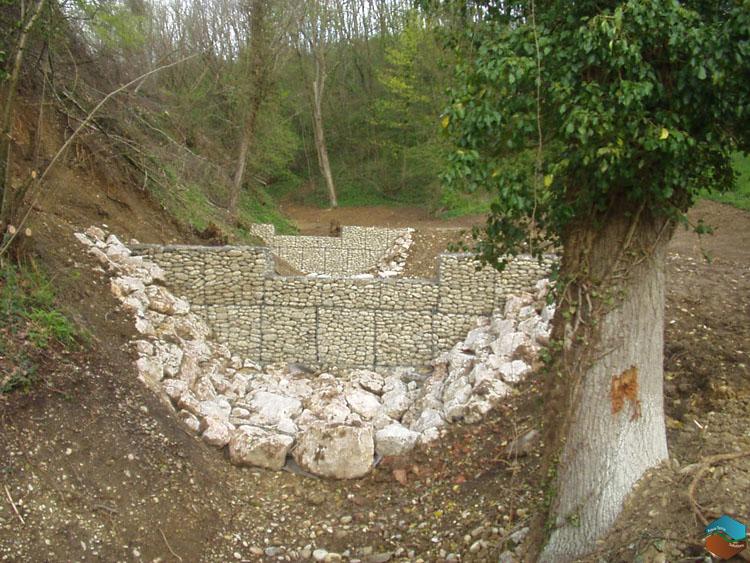

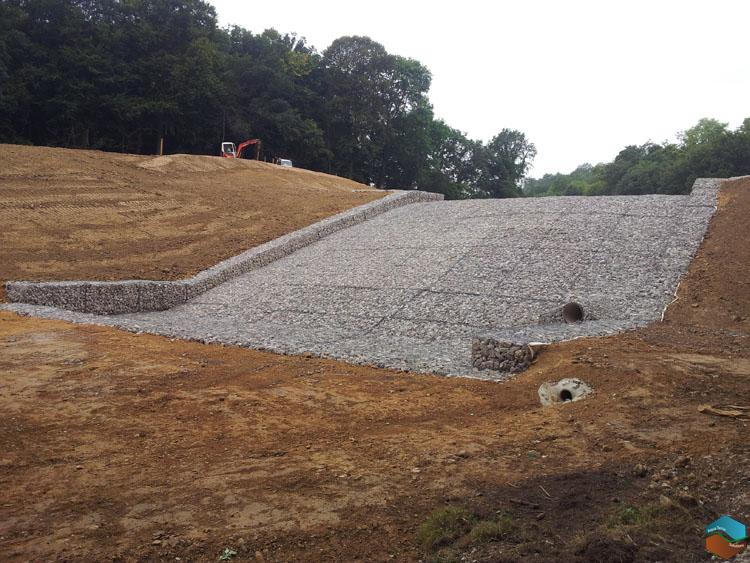

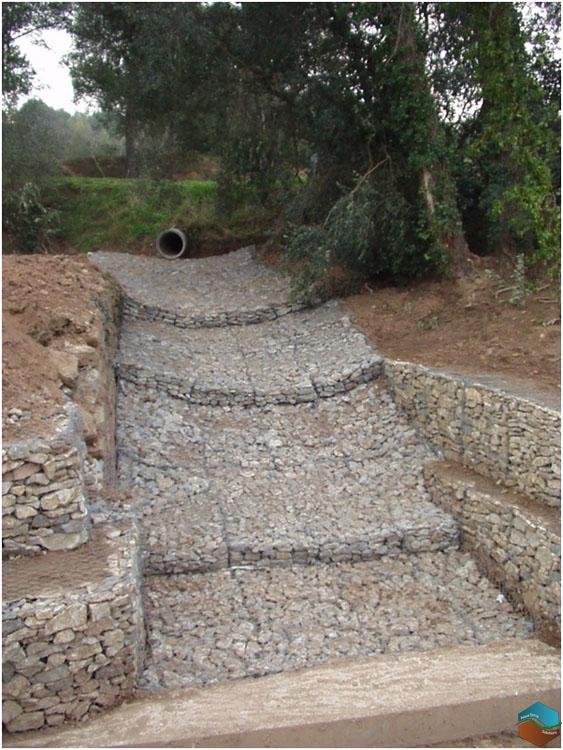

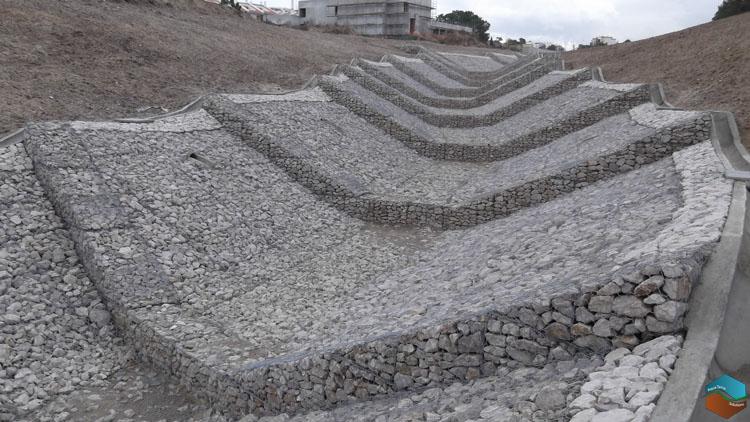

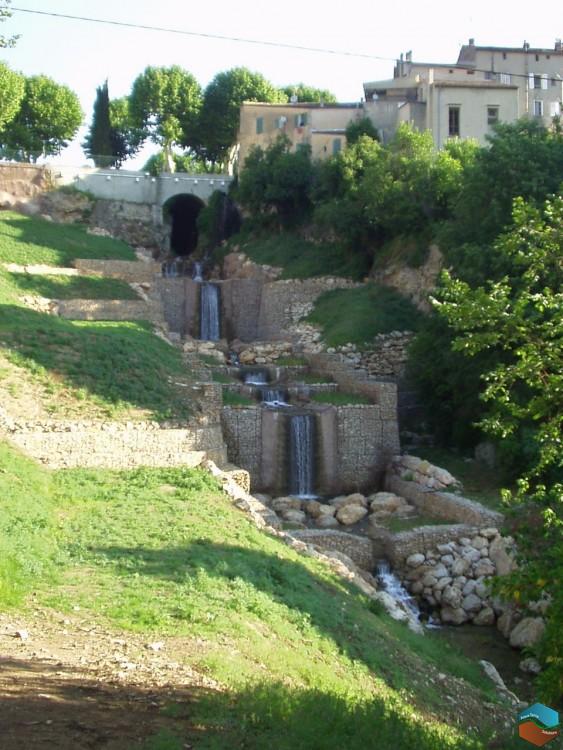

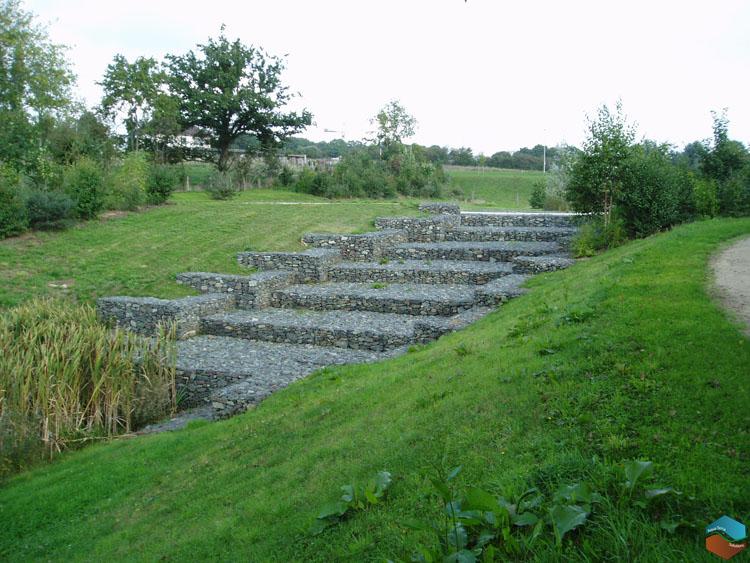

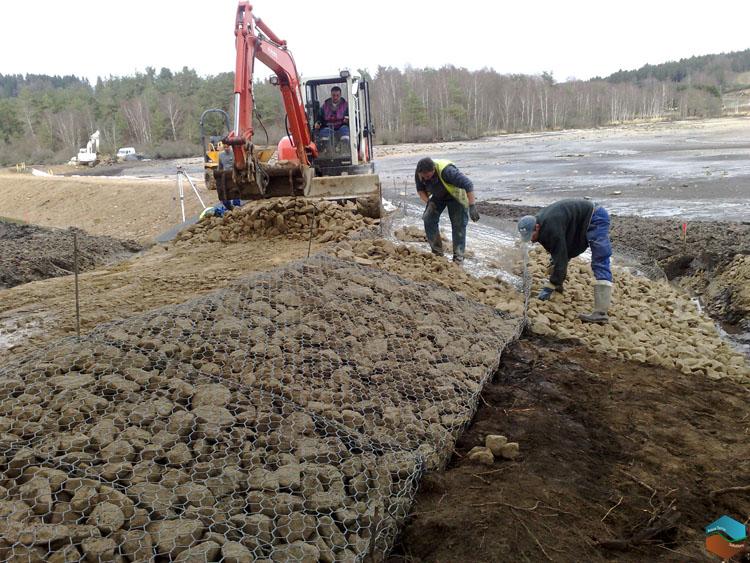

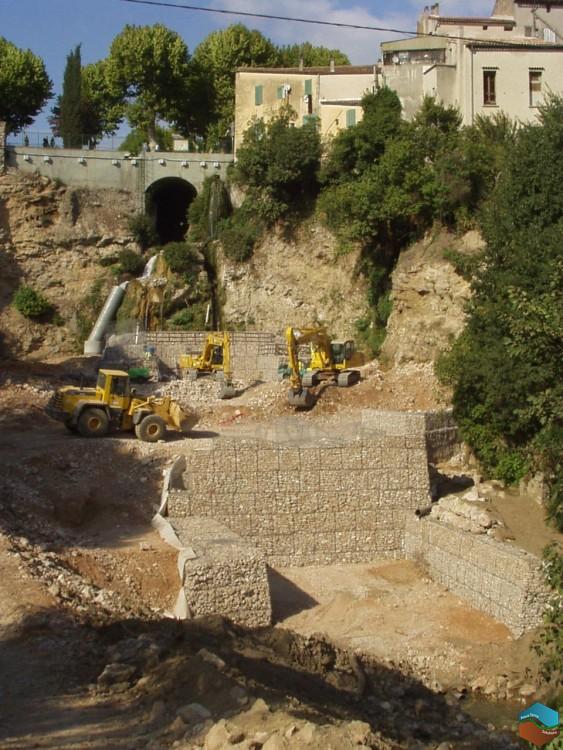

Les déversoirs, seuils, petits barrages et contre barrages peuvent être réalisés intégralement en gabions. Les gabions cages tissés à maille hexagonale et les gabions à panneaux électrosoudés se prêtent facilement à ce type de projet.

Les digues déversantes ou le parement amont des grands barrages seront plutôt revêtus de gabions matelas ou gabions à cellules multiples.

• Confortement par gabion de piles de pont immergées

Les gabions matelas et les gabions à cellules multiples sont également très utiles dans la protection contre l’affouillement des piles de pont. Leur souplesse et le monolithisme de leur armature acier leur permet de s’adapter aux déformations et affouillements et de résister au courant. Le plus souvent préfabriqués et remplis au sec, les gabions mis en œuvre atteignent jusqu’à 40 m² en fonction des moyens de levage. Pour empêcher l’accrochage de corps flottants, pour protéger le grillage métallique de l’abrasion et pour solidariser les cailloux du haut des gabions, ceux-ci sont souvent recouvert d’un mastic bitumineux avant la pose.

• Protection de têtes de buses et dalots

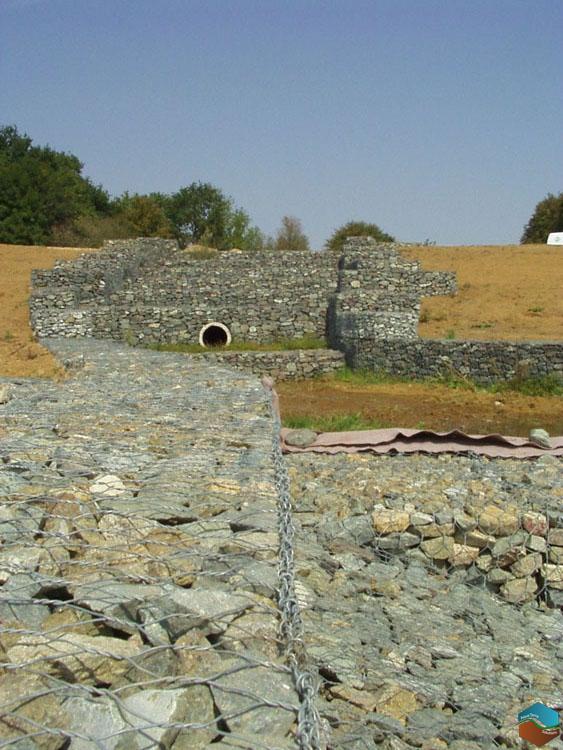

Les gabions permettent la protection des têtes de passage sous routes et voies ferrées. Leur structure souple, monolithique, modulaire et drainante permet l’habillage et le raccordement facile aux ouvrages en place tout en permettant l’écoulement de l’eau et la protection de l’ouvrage contre l’érosion.

Pour ce type d’ouvrage, les gabions boîte comme les gabions matelas tissés à maille hexagonale double torsion sont privilégiés pour leur très grande déformabilité. Pour les tympans ou ouvrages verticaux ou en gradins, les gabions en panneaux électrosoudés permettent un appareillage plus esthétique. Les gabions en panneaux électrosoudés se découpent facilement et s’adaptent aisément aux sorties de buses ou tuyaux. Chaque solution gabions a son utilité et avantages en fonction des contraintes à respecter.

• Chenal , canal en gabion

Pour canaliser des forts débits, tout en conservant la section ouverte, des défenses longitudinales en gabions (avec parement droit ou en gradin) ou des protections de berges inclinées en gabions matelas sont associées à un radier de fond lui aussi en gabion.

Des gabions boîtes et gabions matelas en maille hexagonale double torsion sont ainsi mis en place sur la totalité de l’ouvrage. Les gabions matelas ou gabions a cellules multiples (gabion jumbo) peuvent être mis en place en fond de canal et sur les berges jusqu’à 3/2 (H/V). Les défenses de berges peuvent aussi être réalisées en gabions en panneaux électrosoudés.

Les parois en gabions peuvent être droites ou avec gradins extérieurs.
